Bolt 중량계산법

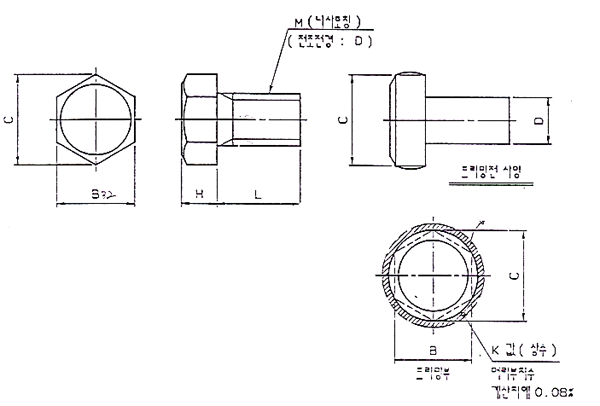

참조 > C=B×1.1547 . 기호 > B=대변거리
철의 비중=약 7.85 H=머리 높이
K값 (상수)=1.08 L=목밑 길이
C=대각거리
계산식

  • 1.

    드리밍전 머리부체적(V1)=(πC²/4×H)×1.08

  • 2.

    드리밍후 머리부체적 (V2)=(B² ×0.866025×H)

  • 3.

    몸체부체적(V3)= (πD²/4 ×L)

  • 4.

    T/R전 전체중량 (G1)={(V1÷V3)×7.85} ÷1000=(g)

  • 5.

    T/R후 전체중량 (G2)={(V2÷V3)×7.85} ÷1000=(g)
호칭/구분 B H D L C V1 V2 V3
M8 12 5.5 7.08 10 13.86 896.20 685.89 393.69
M10 14 7 9.07 10 16.17 1552.50 1188.19 646.11
호칭/구분 G1 G2 G3 비고
M8 10.13(g) 8.48(g) 1.65(g) 나사는 M8×1.25P(g)
M10 17.26(g) 14.40(g) 2.86(g) 나사는 M10×1.25P(g)

*L길이치수는 참고 치수로 한다.

*G1-G2는 드리밍시 LOSS률
