KS Foundation BOLTS
■ 적용 범위
이 규격은 일반적으로 사용하는 강제의 기초볼트(이하 볼트라한다)에 대여 규정한다.
- 이 규격의 관련 규격은 다음과 같다.
-
KS B 0201 미터 보통 나사 KS B 0211 미터 보통 나사의 허용 한계 치수 및 공차 KS B 0233 강제 볼트, 작은 나사의 기계적 성질 KS B 0547 체결용 부품 KS B 1007 볼트 구멍 지름 및 카운터 보어 지름 KS B 5221 미터 보통 나사용 한계 게이지 KS B 3503 일반 구조용 압연 강재
■ 종류
- 볼트의 종류는 모양에 따라 L형 ,J형 ,LA형 및 JA형의 4종류로 한다.

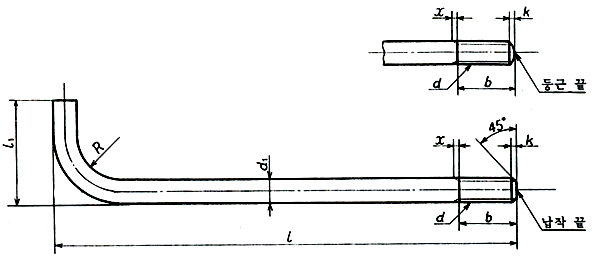

- L형
-
나사의 호칭 d1 b l₁
(약)R
(약)k
(약)d 기준치수 허용차 기준치수 허용차 M10 10 ±0.4 25 +6.5
0
40 20 1.5 M12 12 32 +8
0

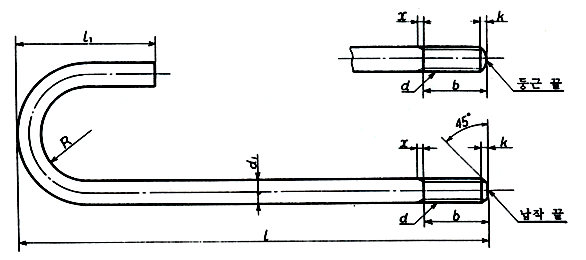

50 25 2 M16 16 ±0.5 40 63 32 2 M20 20 50 80 40 2.5 - J형
-
나사의 호칭 d1 b l₁
(약)R
(약)k
(약)d 기준치수 허용차 기준치수 허용차 M10 10 ±0.4 25 +6.5
0
45 20 1.5 M12 12 32 +8
0
56 25 2 M16 16 ±0.5 40 71 32 2 M20 20 50 80 40 2.5 M24 24 63 +10
0
112 50 3 M30 30 ±0.6 80 140 63 3.5 M36 36 ±0.7 90 160 71 4 M42 42 ±0.8 112 200 90 4.5 M48 48 ±0.9 125 +12.5
0

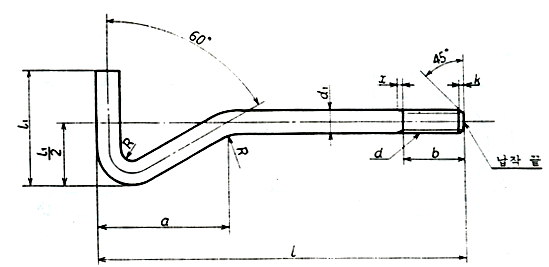

224 100 5 - LA형
-
나사의 호칭 d1 b l₁
(약)a
(약)R
(약)k
(약)d 기준치수 허용차 기준치수 허용차 M8 8 ±0.4 20 +6.3
0
32 41 8 1.2 M10 10 30 40 51 10 1.5 M12 12 35 +8
0
50 64 12 2 M16 16 ±0.5 40 63 81 16 2 M20 20 50 80 102 20 2.5 M24 24 80 +10
0
100 127 24 3 M30 30 ±0.6 90 125 158 30 3.5 M36 36 ±0.7 110 140 181 36 4 M42 42 ±0.8 125 180 226 42 4.5 M48 48 ±0.9 150 +12.5
0

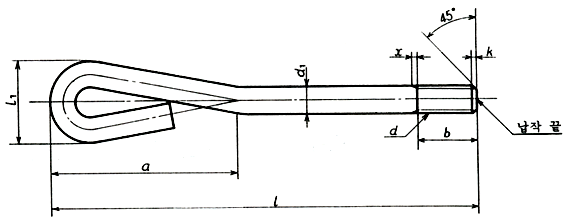

200 252 48 5 - JA형
-
나사의 호칭 d1 b l₁
(약)R
(약)k
(약)d 기준치수 허용차 기준치수 허용차 M10 10 ±0.4 30 +6.3
0
35 50 1.5 M12 12 35 +8
0
40 65 2 M16 16 ±0.5 40 55 85 2 M20 20 50 70 105 2.5 M24 24 80 +10
0
80 125 3 M30 30 ±0.6 90 100 155 3.5 M36 36 ±0.7 110 120 190 4 M42 42 ±0.8 125 140 220 4.5 M48 48 ±0.9 150 +12.5
0
160 250 5
①
M36 이하의 볼트에 대한 기계적 성질은 표1에 따른다. 다만 용접성, 내식성, 300˚C이상(쾌삭강인 경우는 250˚C 이상)의 내열성 및 -50˚C 이하의 내한성이 요구되는 볼트에는 적용하지 않는다.-
표 1 기계적 성질
강도구분 4.6 4T 인장강도 최소값 N/㎟ 400 392 경도 브리넬 경도
HB최소값 114 105 최대값 238 229 로크웰 경도
HB최소값 67 - 최대값 99.5 - - 주① 항복점이 명확한 것은 그것에 따른다. 명확지 않은 것은 영구 연신율 0.2%의 내력에 따른다.
②
(2)M42 이상인 볼트에 대한 기계적 성질은 인수 .인도 당사자 사이의 협정에 따른다.
■ 기계적 성질
볼트의 기계적 성질은 다음에 따른다.
■ 나사
- 볼트의 나사는 KS B 0201에 따르고, 그 등급은 KS B 0211의 8g 또는 3급으로 한다.
- 또한 나사의 등급에 대하여는 특히 KS B 0211의 6g 또는 2급을 필요로 하는 경우는 지정 할수있다.
- 또 도금을 한 나사의 최대 허용 치수는 4h 또는 1급 수나사의 최대 허용 치수로 한다.
- 다만 용융 도금을 하였을 때의 나사 정밀도는 인수·인도 당사자 사이의 협정에 따른다.
■ 표면결함
- 볼트의 표면 결함에 대한 허용 한계는 특별한 지정이 없는 한 KS B0547에 따른다.
■ 재료
- 볼트의 재료는 다음에 따른다.
①
M36 이하인 볼트 재료는 제품이 표1의 기계적 성질을 만족하는 탄소강으로 한다.②
M42이상인 볼트 재료는 KS D3503의 SS400 또는 인장 강도 392N/㎟ 이상, 경도 HB 105~229인 것으로 한다.
■ 다듬질 정도 및 표면 처리
- 볼트의 표면이 거칠기는 규정하지 않는다.
- 다만 도금, 그 밖의 표면 처리를 필요로 하는 경우는 주문자가 지정한다.
■ 검사
- 볼트의 검사는 다음에 따른다.
- 다만 로트 검사에서 샘플링 검사 방식은 인수.인도 당사자 사이의 협정에 따른다.
①
기계적 성질 검사②
모양 치수 검사③
나사 검사④
표면 결함 검사
