■ CHEMICAL ANCHOR

• CHIMICAL ANCHOR의 용도

• - PLANT공사 :

  LNG지하 탱크, 발전소기초 공사, 지중선 케이블, 브라켓트 설치, 중기계고착

• - 터널공사 :

  ROCK BOLT 설치, 가설레일, 케이블태그웬치, 매립선설치 공사

• - 토목공사 :

  교량공사, 항만시설댐공사, 케이블공사, 수도관용브라켓트,방음벽설치, 핸드레일설치

• - 건축공사 :

  대리석건식설치, 엘리베이터, 간판, 조명등 설치, 철골기초공사, 기둥 보강공사

• CHIMICAL ANCHOR의 장점

• -

  콘크리트와 철구조물을 부착하기 위한 고하중용 접착 앙카이다.

• -

  동.하중 및 진동에 저항력을 갖고 있음.

• -

  충격하중에 대한 저항력이 크다.

• -

  연약한 모재를 강화시킨다.

• -

  모재내에 확장으로 인한 스트레스를 주지 않는다.

• -

  다양한 모재에사용할 수 있다.

• -

  용벽 및 벽체의 두께에 따라 짧은 길이의 케미칼 앙카의 생산이 가능하다.

• -

  주문에 따라 직경및 길이를 조정할 수 있다.

• -

  방수를 요하는 수중 구조물의 부착에서도 우수한 성능

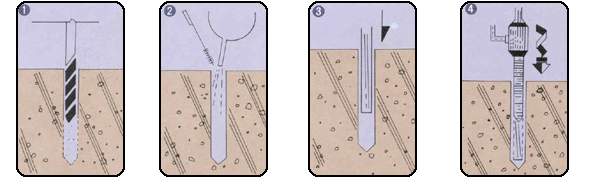

• CHIMICAL ANCHOR의 시공법
•

• ①

  콘크리트 모재에 함마드릴로 구멍을 뚫는다.

• ②

  구멍내의 먼지를 깨끗이 청소한다. (철솔,Brush 기타)

• ③

  화살표 방향으로 케미칼앙카를 넣는다.

• ④

  앙카볼트를 드릴에 아답타를 부착하여 (회전+타격)밀어 넣는다.

• CHIMICAL ANCHOR의 인발강도

• 콘크리트의 압축강도		M8	M10	M12	M16	M20	M24	M30
  βW=180㎏/㎠	X	1.6	2.1	2.6	4.9	8.6	13.5	18.5
  	S	0.3	0.4	0.5	0.7	1.6	1.7	2.3
  βW=210㎏/㎠	X	1.8	2.7	3.6	6.0	11.1	17.2	20.5
  	S	0.3	0.4	0.5	0.8	1.7	1.8	2.4
  βW=250㎏/㎠	X	2.0	2.9	4.2	6.5	13.1	18.1	22.4
  	S	0.3	0.4	0.6	0.8	1.8	1.8	2.7
  βW=350㎏/㎠	X	2.3	3.4	5.1	7.7	15.0	20.0	26.3
  	S	0.4	0.5	0.7	1.0	2.1	2.2	3.1
  βW=450㎏/㎠	X	2.5	3.7	5.5	8.4	16.3	21.8	28.6
  	S	0.4	0.6	0.8	1.1	2.2	2.3	3.4

  * X : 평균 인발강도, S: 표준편차

• CHIMICAL ANCHOR의 전단강도

• 콘크리트의 압축강도		M8	M10	M12	M16	M20	M24	M30
  W=250㎏/㎠	X	1.2	1.6	2.6	4.7	7.3	10.4	16.7
  	S	0.06	0.08	0.1	0.15	0.2	0.4	0.7
