SET ANCHOR BOLTS

■ 일반 Set Anchor

셋트앙카는 Wedge와 본체 Bolt가 일체로 되어 Bolt에 인장력을 가하면 Wedge부가 인출 되어 껍질과 더욱 밀착되어 정착 합니다.
Set Anchor 는 특히 인우내력의 강도가 많이 요구될 때 유리 하며, Elevator, Guide Rall 치부 등에 이용 됩니다.

호칭치수
(볼트치수)		 껍질볼트치수(m/m) 유효제수후 (m/m) 천공깊이 (m/m) 최대인우내력 Concrete강도
200㎏/㎠		 최대전단내력
(㎏)
외경 전장 나사길이
W1/4" 9.5 55 30 15 30 1,200 900
W5/16" 12.0 70 35 15 40 2,000 1,200
W3/8" 13.8 70 30 10 45 2,300 2,100
13.8 80 40 20
13.8 100 60 40
13.8 120 80 60
13.8 150 110 90
W1/2" 17.3 100 50 25 55 3,200 3,400
17.3 120 70 45
17.3 150 100 75
17.3 200 145 125
17.3 250 145 175
W5/8" 21.5 100 45 10 65 4,300 5,300
21.5 125 70 35
21.5 150 95 60
21.5 200 145 160
21.5 250 145 160
W3/4" 25.5 190 115 60 80 6,500 7,500
25.5 250 145 130
W7/8" 28.5 200 110 60 100 8,000 10,000
28.5 250 145 110

■ Strong Anchor

  • 매설 후 임의의 길이의 볼트를 사용. 어떤 器具든지 부착시킬 수 있습니다. 최적의 앙카입니다.
  • 넓은 용도
  • 건설공사 · 전기공사 · 위생공사 · 냉난방공사 · 조작부대공사 · 간판공사 · 칸막이공사 · 天井공사 · 기계설치공사등 스트롱 앙카는 어떤 공사에도 활용됩니다.

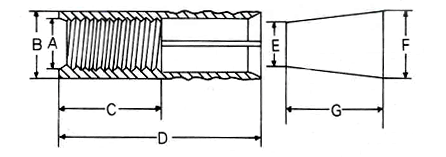

  • 볼트 徑 스리브두께 나사길이 전장 부라그치수 인장강도 적합드릴
    A B C D E F G
    M6(W1/4) 10.5(mm) 15(mm) 30(mm) 5.0 7.0 14.0 *901kg 11.0(mm)
    M8(W5/18) 12.0 17 35 5.5 8.0 16.0 *1,848 12.5
    M10(W3/8) 14.3 18 40 7.5 10.0 19.0 *2,220 14.5
    M12(W1/2) 17.5 22 50 9.5 14.0 23.5 *3,785 18.0
    M16(W5/8) 21.5 27 60 12.5 16.5 30.0 *5,180 22.0
    M20(W3/4) 25.5 35 80 16.0 20.0 32.0 5,500 26.5
    M22(W7/8) 28.5 40 90 19.0 25.5 40.0 6,200 29.5
    M24(W6/8) 31.8 50 110 20.0 30.0 45.0 8,000 33.0

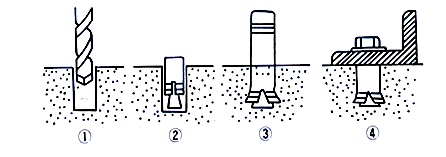

  • 시공방법

    • ①

      적합 스트롱 앙카 全長의 구멍을 냅니다.

    • ②

      앙카프라그를 같이 구멍에 넣습니다.

    • ③

      아닷치 멘트를 사용하여 햄마를 가지고 두드려 넣습니다.

    • ④

      조이는 기구로 볼트로 조아 부칩니다.

■ Deck Plate Insert Anchor

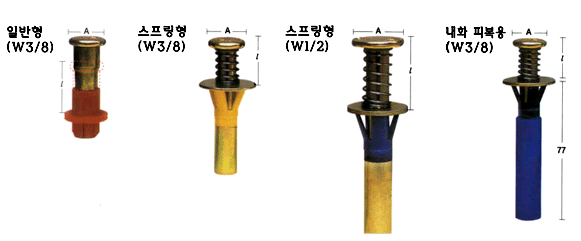

종류

시공제원

종류 규격 드릴직경 mm A
mm		 ℓ(이설)
mm		 인발하증
kg.f		 포장
pcs
일반형(IS-30) W3/8 ø14.5 ø20 33 1500이상 450
스프링형(SI-30) W3/8 ø16 ø20 22 1500이상 300
스프링형(SI-40) W1/2 ø18 ø30 40 3000이상 100
일반형(IS-30) W3/8 ø16 ø20 22 1500이상 200
