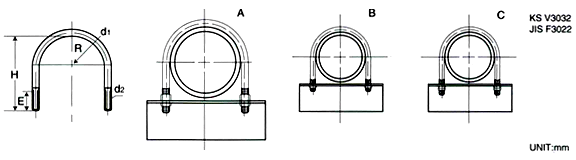

U-BOLT

■ Metric

Nominal SIZE out dia of Pipe U-BOLT
R d1 d2 TYPE A TYPE B TYPE C
H E H E H E
15 21.7 12 10 M10 - - 39 20 47 30
20 27.2 15 10 M10 - - 45 20 53 30
25 34.0 18 10 M10 - - 52 20 60 30
32 42.7 23 10 M10 - - 60 20 68 30
40 48.6 26 10 M10 - - 66 20 74 30
50 60.5 32 10 M10 - - 78 20 86 30
65 76.3 40 12 M12 - - 98 25 108 35
80 89.1 46 12 M12 - - 10 25 120 35
90 101.6 52 12 M12 - - 123 25 133 35
100 114.3 59 16 M16 141 50 - - - -
125 139.8 72 16 M16 167 50 - - - -
150 165.2 85 16 M16 192 50 - - - -
175 190.7 98 16 M16 218 50 - - - -
200 216.3 111 20 M20 249 60 - - - -
225 241.8 124 20 M20 274 60 - - - -
250 267.4 137 20 M20 300 60 - - - -
300 318.5 163 24 M24 357 70 - - - -
350 355.6 181 24 M24 394 70 - - - -
400 406.4 207 24 M24 444 70 - - - -
450 457.2 233 30 M30 505 85 - - - -

■ Unified(Ref.)

Nominal SIZE Pipe U-BOLT
Pipe type Pipe type R d1 d2 TYPE A TYPE B TYPE C
A B H E H E H E
15 15 1/2 21.7 11 10 3/8 - - 38 16 47 25
20 20 3/4 27.2 14 10 3/8 - - 44 16 53 25
25 25 1 34.0 18 10 3/8 - - 50 16 59 25
32 32 1¼ 42.7 22 10 3/8 - - 58 16 67 25
40 40 1½ 48.6 25 10 3/8 - - 64 16 73 25
50 50 2 60.5 31 10 3/8 - - 76 16 85 25
65 65 2½ 76.3 39 13 1/2 - - 96 20 106 30
80 80 3 89.1 45 13 1/2 - - 110 20 120 30
90 90 3½ 101.6 51 13 1/2 - - 122 20 132 30
100 100 4 114.3 58 16 5/8 140 50 - - - -
125 125 5 139.8 71 16 5/8 166 50 - - - -
150 150 6 165.2 84 16 5/8 192 50 - - - -
175 175 7 190.7 97 16 5/8 218 50 - - - -
200 200 8 216.3 110 19 3/4 248 60 - - - -
225 225 9 241.8 122 19 3/4 274 60 - - - -
250 250 10 267.3 135 19 3/4 300 60 - - - -
300 300 12 318.5 161 25 1 359 75 - - - -
350 350 14 335.6 149 25 1 395 75 - - - -
400 400 16 406.4 205 25 1 445 75 - - - -
450 450 18 457.2 230 32 1¼ 507 95 - - - -
