■ 주입식 CHEMICAL ANCHOR

• 시공제원 (철근)

• 시공제원/철근	D10	D13	D16	D19	D22	D25
  구멍직경:D 드릴빗트 직경	13~14	16~18	19~22	23~25	28~30	32~35
  최소 삽입깊이	130이상	150이상	180이상	220이상	250이상	300이상

• 인발강도는 다음과 같이 깊이에 따라 차이가 있습니다.

• 삽입깊이에 따른 인발력: 콘크리트 강도 210 일때

  철근	삽입깊이 (mm)	인발력(tonf)
  D10	130 150	2.5 3.5
  D13	150 180	4 5.5
  D16	180 220	5.7 8.2
  D19	220 260	8.8 11.7
  D22	260 300	11.9 15.8
  D25	300 350	15.5 20.5

  상기인발력은 평균 인발력이므로 다소 편차가 있슴.

• 시공방법

• ①

  콘크리트에 구멍을 뚫는다.

• ②

  에어로 가루를 불어낸다.

• ③

  주입식 앙카를 주입한다.

• ④

  볼트 및 철근을 삽입한다.

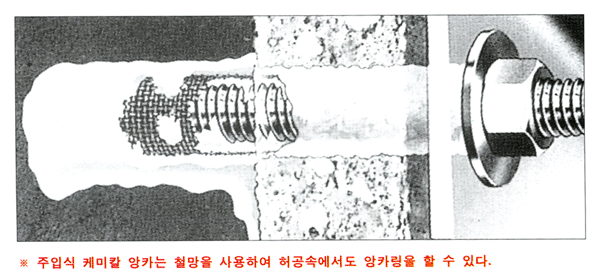

• 허공벽돌 시공후 단면 실체도
•

• 시공제원 (볼트) (mm)

• 시공제원/볼트	M10	M12	M16	M20	M24
  구멍직경:D	12	14	18	25	28
  최소 삽입깊이	90	110	130	180	210

• 인발력 (Z) (tonf)

• 모재	M10	M12	M16	M20
  콘크리트, 210kgf/cm²	1.5	3.2	4.7	6.5
  조적벽돌, 80kgf/cm²	0.6~0.7	0.8~1.0	1.1~1.3	1.5~1.8

• 전단강도 (Q) (ton)

• 콘크리트의 압축강도	M8	M10	M12	M16	M20	M24	M30
  βw= 250kg/cm²	1.2	1.6	2.6	4.7	7.3	10.4	16.7

• 시공제원 (허공) (mm)

• 시공제원 /철근및 볼트	M8	M10	M12
  구멍직경:D 철망외경	16	16	16
  철망길이	90	90	90

• 인발력
• 허공에 앙카링된 볼트 인발력은 모체의 파열로 강도가 80kg/cm2인 벽돌인 경우 약600kg에서 대부분 파열된다.

• 온도에 따른 경화 시간

• 시간	온도
  5˚C	30분
  20˚C	15분
  30˚C	10분

  *경화시간은 사용자의 요구에 따라 조절 생산 가능 합니다.
